Раскрытие технологии строительства из высокопрочного бетона C70

1.Введение:

По мере роста населения Шэньчжэня и роста высотных зданий, спрос на бетон, основной материал для городского строительства, растёт. Производство и применение высокопрочного бетона становится всё более распространённым. Для повышения долговечности бетона специалисты должны постоянно совершенствовать состав бетонной смеси, производственные процессы и методы строительства. Качество бетона нельзя оставлять на усмотрение строителей, которые должны подбирать характеристики бетонной смеси индивидуально.

Проект торгового центра «Миньчжи», реализуемый нашей компанией, состоит из четырёх основных зданий, три из которых имеют внешние колонны каркаса из высокопрочного бетона марки C70 ниже 30-го этажа . Общая площадь застройки проекта составляет ^{81 488 м2} . Имеется четыре подвальных этажа, внешние колонны каркаса от подвала до 30-го этажа выполнены из высокопрочного бетона марки C70 . Проектный срок службы проекта составляет 100 лет.

В данной статье в основном объединены фактические примеры проекта, чтобы объяснить технологию производства высокопрочного бетона C70 с точки зрения проектирования смеси, выбора сырьевых материалов, контроля производства и управления процессом строительства.

2.вида сырья

⑴ Цемент: используется портландцемент Yingde Conch P. Ⅱ 42.5R с прочностью в 3 дня 36,3 МПа , прочностью через 28 дней 58,7 МПа , прочностью на изгиб в 3 дня 6,2 МПа , прочностью на изгиб в 28 дней 8,7 МПа , удельной площадью поверхности ³⁸⁵ м2 /кг и водопотреблением стандартной консистенции 25,8% .

⑵ Щебень: используется щебень размером 5–20 мм из каменоломни Фуронг в городе Хэюань , с содержанием грязи не более 1% , кажущейся плотностью 2610 кг/ ^м3 , содержанием грязи 0,2%, содержанием глыб грязи 0,1% и индексом дробления щебня 3,5 % .

⑶Песок: выбран песок из реки Дунгуань-Дунцзян, представляющий собой хорошо рассортированный песок средней крупности второй зоны с насыпной плотностью 2560 кг/м3 ^, модулем крупности 2,7, содержанием ионов хлорида 0,002% , содержанием ила 0,8% и содержанием глинистого блока 0,3% .

(4) Летучая зола: используйте летучую золу II сорта, произведенную на электростанции Маван, с тонкостью помола 26,2% и потерями при прокаливании 2,2% .

S95 компании Shenzhen Haixing Port Building Materials Co., Ltd. , удельная площадь поверхности ^{420 м2} / кг, активность через 7 дней 85% , активность через 28 дней 104% .

⑹ Добавка: выберите медленно схватывающуюся высокоэффективную водоредуцирующую добавку на основе поликарбоновой кислоты производства компании Dongguan Tongfan Industrial Co., Ltd. с содержанием твердых веществ 20% и водоредуцирующей способностью бетонной добавки ≥ 25% .

⑺Вода: используйте чистую водопроводную воду.

3.Микс-дизайн

(1) Оптимизируя соотношение компонентов смеси и добавляя высококачественную летучую золу и минеральный порошок, можно уменьшить количество цемента, чтобы минимизировать теплотворную способность гидратации цемента и избежать трещин в бетоне, вызванных чрезмерным выделением тепла при гидратации бетона;

⑵ Используйте медленно схватывающуюся высокоэффективную водоредуцирующую добавку на основе поликарбоновой кислоты для снижения усадочной деформации бетона;

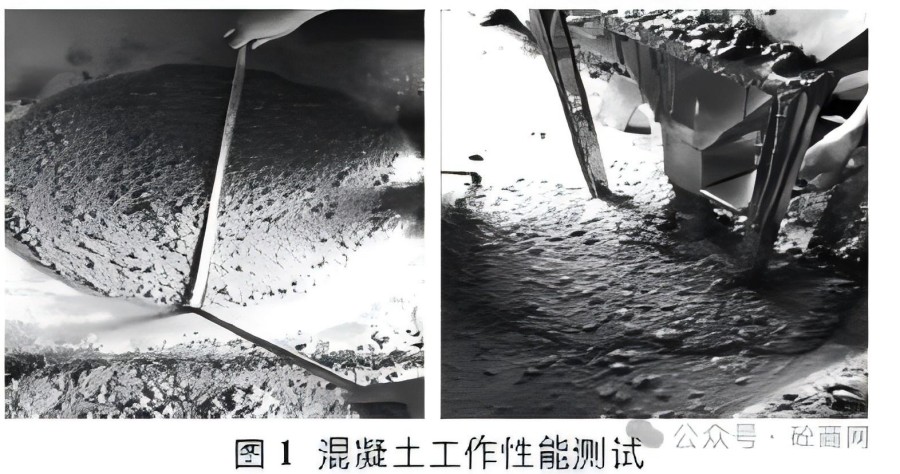

⑶ В соответствии с требованиями проекта, на строительной площадке необходимо использовать высокопрочный бетон марки С70 . Для обеспечения качества высокопрочного бетона марки С70 и бесперебойной подачи и заливки бетона, состав бетонной смеси неоднократно тестировался, и был реализован ряд эффективных технических мер по использованию материалов, которые дали хорошие результаты. Состав бетонной смеси представлен в Таблице 1 ;
